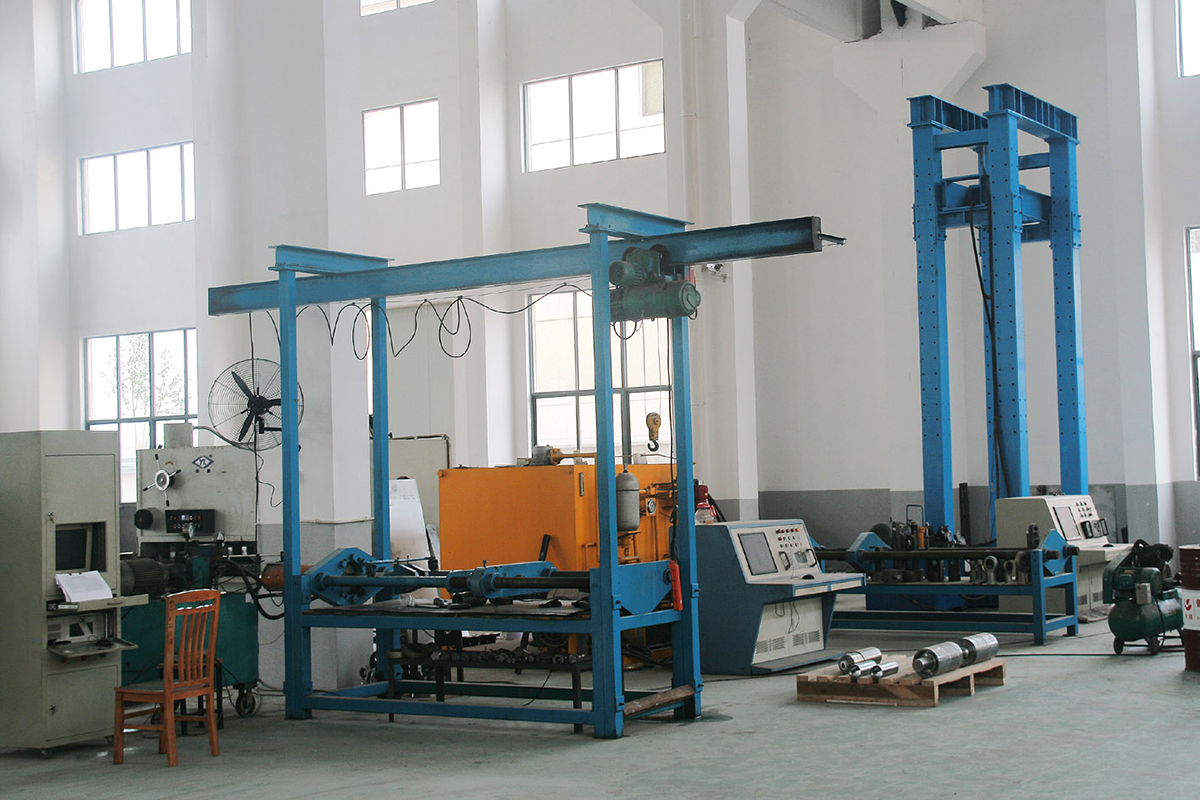

我司所生產的各型產品在出廠前都要進行完備的試驗，尤其是阻尼器類產品，不僅在研發周期中需反復試驗論證性能及可靠性，在出廠前更是需要做到全檢。為此我司專門設立了完備的測試實驗室，實驗室占地360平方米，主要設備為一臺3530KN的動載試驗臺，一臺阻尼器靜態試驗臺、一臺阻尼器動態試驗臺，一臺恒力吊架測試臺和一臺彈簧拉壓試驗機。這些試驗設備的配置能充分保證各種噸位和型號產品的測試。

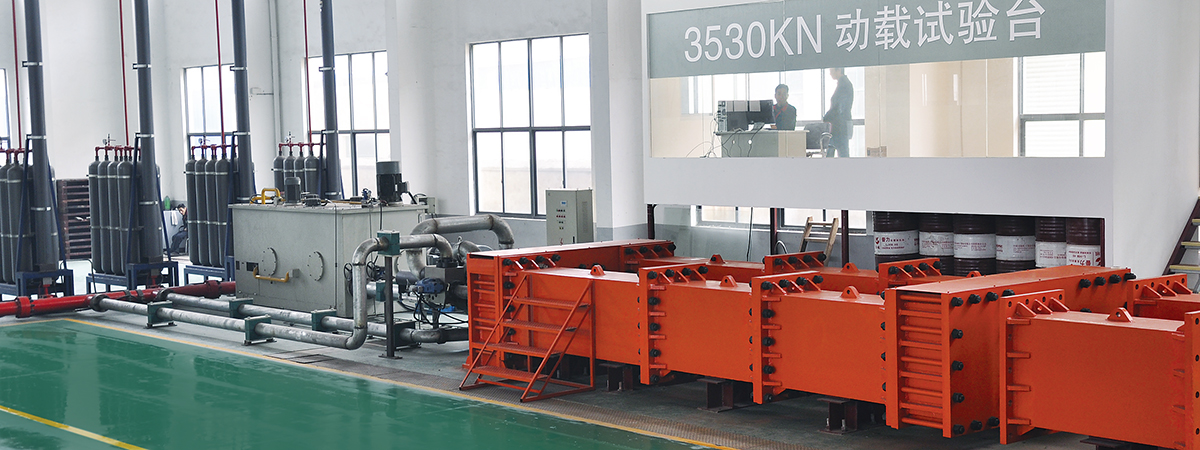

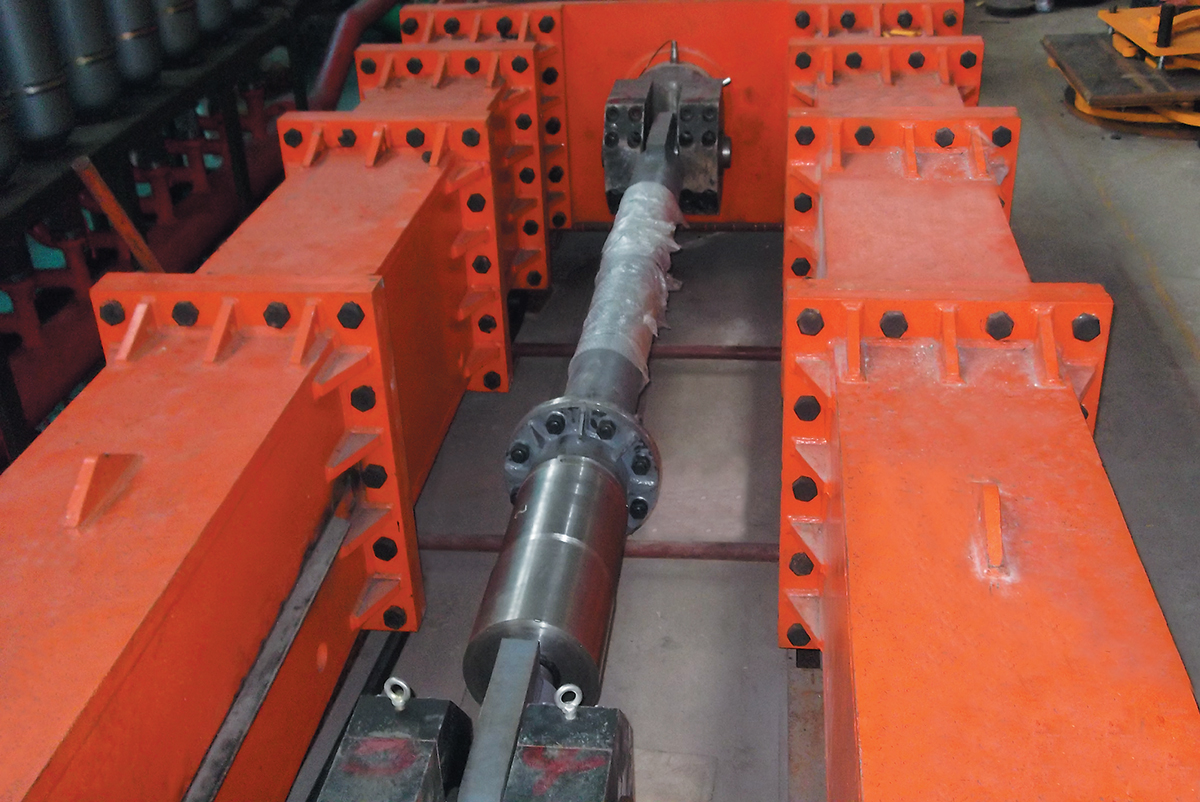

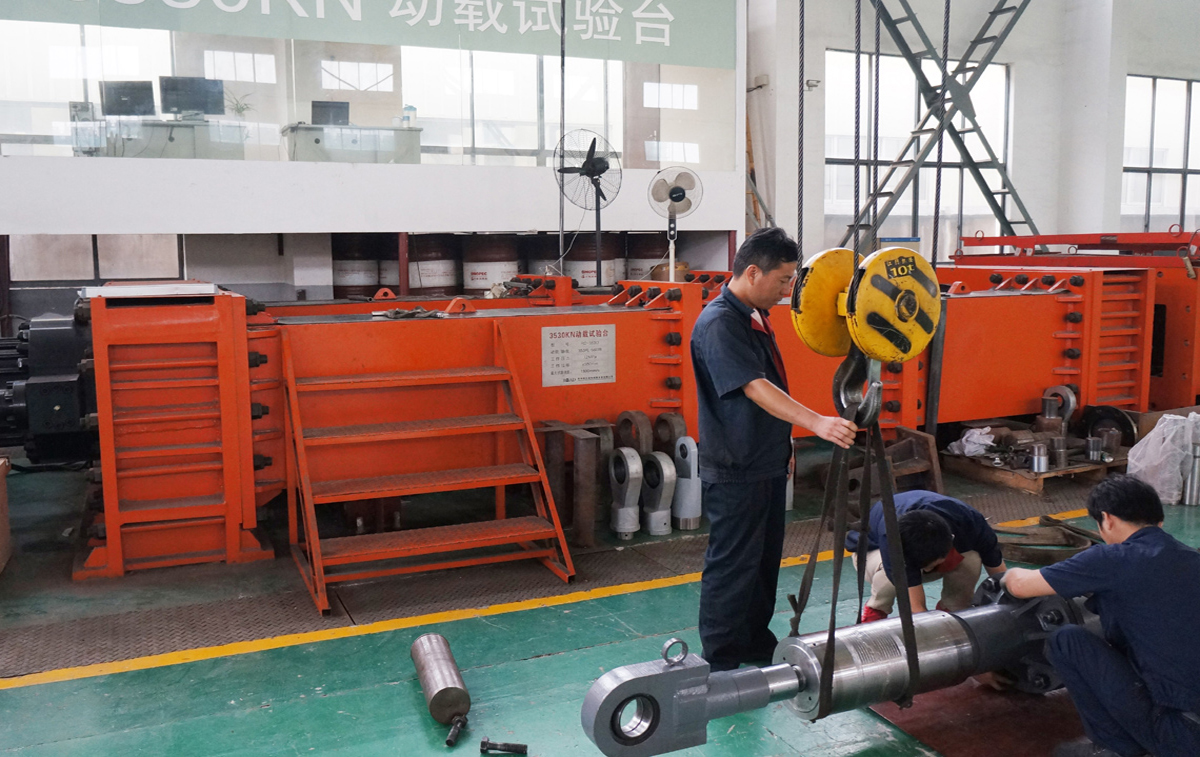

一、3530KN動載測試臺：
試驗裝置為臥式安裝。作動器的行程1200mm(即±600mm)，在供油壓力為40.5MPa時，它更大靜載4070kN，動載3530kN。加載伺服作動器采用美國MOOG GmbH公司的三級大流量伺服閥來驅動的，位移傳感器采用高精度高可靠性的磁致伸縮效應位移傳感器，裝在活塞桿內腔，為內置式。載荷傳感器采用雙橋輪輻式疲勞型拉壓力傳感器。
本裝置是一臺多功能的電液伺服激振與疲勞試驗裝置，它的控制系統是一個力閉環位置監控或位置閉環力為監控的伺服控制系統，在這臺裝置上可以進行以下試驗：
(1)對消能構件進行激振試驗，測試消能構件的阻尼力—速度或阻尼力—位移的阻尼特性；
(2)對結構件進行伺服加載、靜力加載以及疲勞試驗；
(3)測試結構件的軸向剛度（此時位置閉環，力為監控）。
本系統由以下部分組成：
①350噸動載伺服加載油缸（SANF1A410/350(600)型）1臺
②有效容積為900L的高壓蓄能器組1組
③瞬時流通能力＞7200L的高壓管路系統1套
④400噸動載雙橋輪輻式拉壓力傳感器1臺
⑤MOOG 3600L/min大流量三級比例伺服閥2臺
⑥承受≮4500噸靜載的自封閉臺架1套
⑦SB200/32(200L/min流量，32MPa壓力)油源1臺
⑧測控系統1套

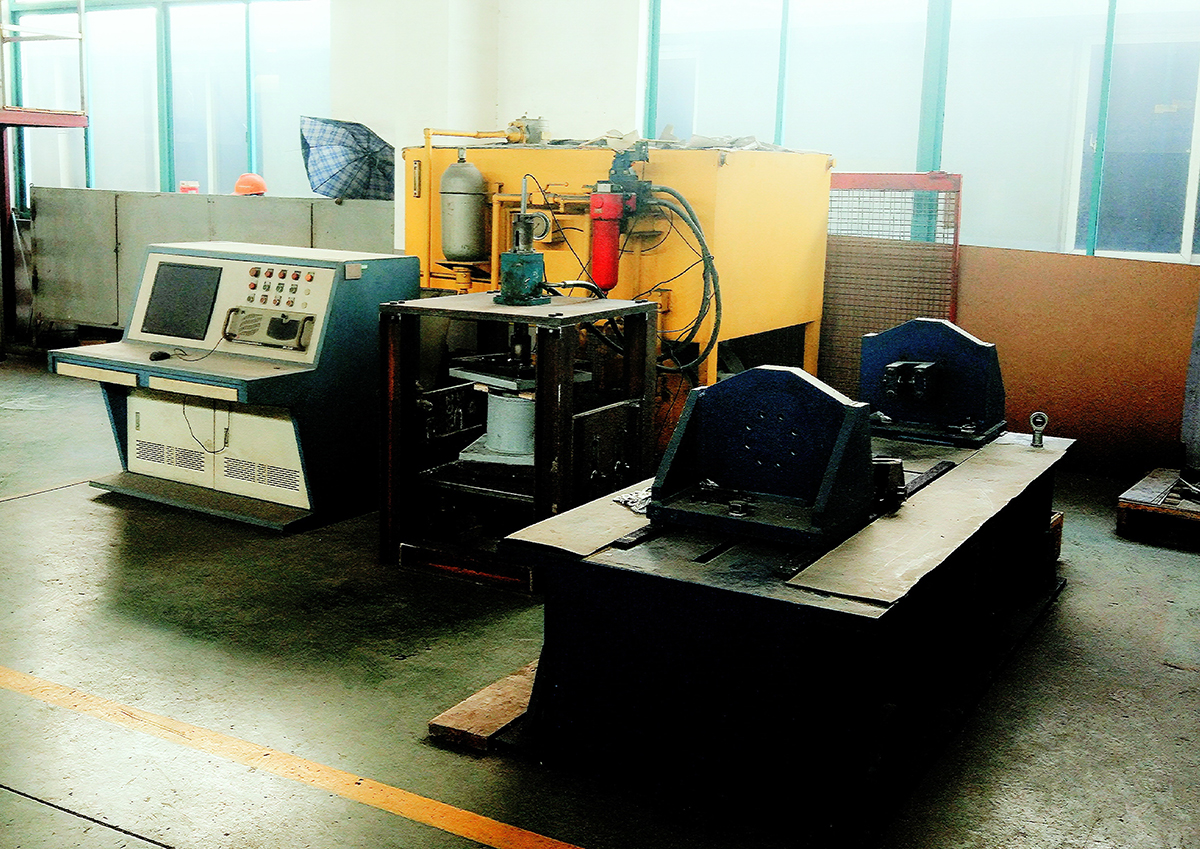

二、阻尼器靜態測試臺（50噸）
三、阻尼器動態測試臺（10噸）
四、彈簧拉壓試驗機
